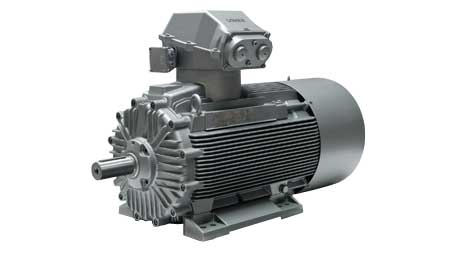

西门子电机Loher 特殊用途防爆电机Non-Ex

作者:Admin 发布时间:2015-07-16 [ ] 浏览:



工业电机

适用于非爆炸性环境中标准及特殊应用的低压电机

一般说明

基于成熟可靠的标准平台,Loher 可精确地根据具体项目对其电机进行调整,这些电机无论是在机械设计、电气设计还是在特殊监视设备与冷却方式上,都具有非常高的灵活性。这样就会产生针对特定装置或系统、应用或客户技术规格而完美量身定制的独特驱动装置。

这些灰铸铁电机的所有参数都已经过优化,即绕组和转子针对环境条件进行了最佳调整。因此,可以取得最佳效率和功率因数值(无降额)。结果是对输入电源的负荷降到最低,从而节约了电能。

这些电机分为以下类型:表面冷却型 (t.e.f.c.)、水冷型以及功率高达约 500 kW 的制动电机。除通常的结构型式外(其中,轴和法兰也符合 NEMA),还可提供特殊极数、变极型号、高转速设计以及特殊冷却方式,可精确满足客户的技术要求。

我们的优势还包括可采用特殊电压、特殊频率、特殊绝缘以及变频器操作。采用特殊轴承设计、适用于极高径向和轴向力(推力)的型号尤其值得注意。

Industriemotor


技术数据概览

简述



表面冷却型 (t.e.f.c.)

水冷型

制动电机



A...A

ANWA

ABGA

电机:

1PS0(符合 EN 和 IEC 的工业电机)

轴高:

机座号 071 至 355 mm(标准电机范围)

机座号 160 至 355 mm(标准电机范围)

机座号 090 至 250 mm(标准电机范围)

功率范围:(50 Hz 型号)

高达 315 kW(在热量上可应用至温度等级 B,TU = 40 °C)

高达 500 kW(在热量上可应用至温度等级 B,水进口温度为 20 °C)

高达 55 kW,适用于 32 至 400 Nm 的制动转矩

极数:

2 - 12 极;特殊型号的极数也可以更高

变极

- 2 个转速,如 4/2、8/4、12/6

- 3 个转速,如 8/4/2、8/6/4

(Dahlander 或单独绕组)(平方率或恒转矩应用)



2 - 6 极

2 - 8 极

电压范围:

高达 1000 V

高达 690 V

高达 690 V

额定电压:

符合 IEC 60038 的所有通常电压和电压范围

但也可根据客户应用采用非标准电压和/或频率

工作模式:

S1 及其它

防护等级:

IP55、IP56 直至 IP68

IP56、IP66(根据要求,可提供更高防护等级)

IP55, IP56, IP66(根据要求,可提供更高防护等级)

冷却方式:

IC 411、IC 416,但也可采用特殊冷却方式,如非通风式 IC 410

IC 71 W

IC 411, IC 416

结构型式:

IM B3、IM B5、IM B35、IM V1、IM V3、IM V5、IM V18、IM B14、IM B34(特殊)

IM B3、IM B6、IM B7、IM B8、IM B9、IM B15、IM V5、IM V6、IM V8、IM V9IM B5、IM B35、IM V1、IM V3、IM B34、IM B14、IM V18、IM V19(特殊)

外壳:

所有 1PS0 电机均采用灰铸铁外壳

轴承:

滚珠轴承(标准)和适用于较高轴向(推力)和径向力的特殊轴承

标准:

IEC, EN, DIN, VDE

保护类型:

噪音水平:

所有电机在噪音方面都经过优化(噪音限值符合 EN 60034-9),2 极电机 (GG3) 可提供低噪音型

所有电机在噪音方面都经过优化(噪音限值符合 EN 60034-9)



功能特点

表面冷却型 (t.e.f.c.) – 选件65

  • FS 160 的再润滑系统 - FS 132 的 SPM 喷嘴 – 不锈钢螺钉/螺栓 - 较大型连接系统

  • FS 132 的附加接线盒 - FS 132 的防冷凝加热器 - FS 132 的冷凝水排放管

  • 对于 FS 250 及以下型号的电机,PTC 热敏电阻作为唯一保护方式 (TMS)

  • PTC 热敏电阻作为附加保护 (TMS)

  • 也可针对 60 Hz 提供(调整绕组 – 提高额定功率)

  • 所有电机的绝缘材料等级为 H

  • 所有电机均具有符合 NEMA 标准(出版物编号 MG1)的电气设计

  • 可按照 NEMA 对法兰和轴端进行设计与实施

  • 特殊型号 例如:强制通风(适用于变频器操作),安装转速编码器,采用非标准轴端,带止挡,采用特殊漆层,低温(低至 -60 °C)

  • 转速达 12,000 rpm 的高转速电机

水冷型 – 选件

  • SPM 喷嘴 – 不锈钢螺钉/螺栓 – 较大型连接系统

  • 建议将 PTC 热敏电阻作为附加保护 (TMS)

  • 根据客户技术规格进行特殊机械设计

  • 所有电机的绝缘材料等级为 H

  • 所有电机均具有符合 NEMA 标准(出版物编号 MG1)的电气设计

  • 可通过符合 NEMA 的法兰和轴端来设计和实施法兰式电机

制动电机 – 选件

  • 所有抱闸(单片式、弹簧操纵式)均针对温度等级 F 进行设计

  • 可提供制动转矩更高以及具有其它极数的电机

  • 也可提供安装风扇(用于强制冷却)和/或转速编码器

  • 可针对极高的磨损程度,更加方便地调整空气间隙

  • 根据客户技术规格进行特殊机械设计

  • 也可针对 60 Hz 提供(调整绕组 – 提高额定功率)

  • 所有电机的绝缘材料等级为 H

  • 所有电机均具有符合 NEMA 标准(出版物编号 MG1)的电气设计

  • 可通过符合 NEMA 的法兰和轴端来设计和实施法兰式电机



客户利益

  • 十分灵活:满足特殊需要=> 针对特殊要求进行调整

  • 只使用优质部件=> 用于实现极高的运行可靠性和长使用寿命

  • 电机参数经过优化(经过调整的绕组形式及转子)=> 用于通过最佳功率因数实现极高效率

  • 水冷却=> 外形尺寸更小,额定功率提高,惯性矩低,噪音低

  • 制动电机=> 适用于较高分断频率的分断操作,恒定抱闸激活和禁用时间,长使用寿命



典型应用

  • 压缩机

  • 风机

  • 挤出机

  • 可在这些应用中作为通用驱动装置使用

  • 隧道钻掘机

  • 举升设备

  • 行走机构

  • 起重机
