海浦蒙特变频器 HD20多功能变频器 (HD20)

作者:Admin 发布时间:2015-07-16 [ ] 浏览:



HD20是面向OEM配套的多功能小功率通用变频器,能实现客户的小型化、高可靠性应用。

单相200-240V……0.25-0.4kW
单/三相200-240V……0.75-2.2kW
三相380-460V……0.4-5.5kW

应用行业:线缆拉丝行业,印刷与包装机械,小型机床,金属雕刻机、打标机,旋切机,圆织机

产品特点

丰富的行业应用

过程PID调节功能

简易PLC功能

纺织摆频功能

定长控制功能

多段速控制

智能的控制方式

高性能的SVC控制方式

线性、平方V/f曲线

可自定义V/f曲线与加减速曲线

电流、电压自动限幅

超平滑转速跟踪

自动跟踪电机的转速和方向,实现电机平滑无冲击起动。

结构紧凑

紧凑的结构设计,可并排安装。

适应复杂电网环境

■上电自起动功能

无需人员干预,即可实现自动过程控制。

■瞬时失电不停机功能

避免电网突降时对生产的影响。

■输入电压自适应调整功能

对于电网波动具有高鲁棒性作用。

特色功能

电能表与运行计时表

双极性模拟量输入

远程/本地一键切换

多种方式点动起动

可选DIN导轨安装

标配内置能耗制动单元

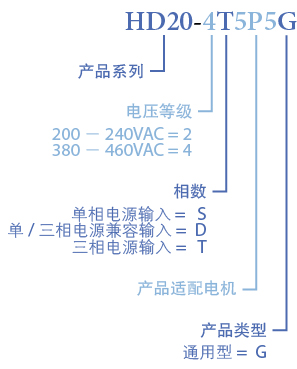

产品型号



输入电压

单相200-240V

单/三相200-240V

三相380-460V

波动不超过 ± 10%,失衡率 < 3%

输入频率

50/60Hz±5%

输出电压

0-输入电压

输出频率

0-400.00Hz

性能规格

控制方式

V/f控制,SVC控制

过载能力

150%额定输出电流2分钟,180%额定输出电流10秒

运行命令设定

操作面板设定,外部端子设定,通讯设定

速度设定

数字设定,模拟设定,通讯设定

速度分辨率

数字设定:0.01Hz

模拟设定:0.1% × 最大频率

SVC控制

速度控制精度:± 0.5%

速度控制范围:1 : 100

转矩控制响应:<200ms

起动转矩:180%额定转矩/ 0.5Hz

功能

保护功能

过压失速,输入/输出缺相保护,自动限流保护,过载报警,制动管故障保护,输出对地短路保护,输出相间短路保护

输入输出

模拟电源

+10V,负载能力100mA

数字电源

+24V,负载能力200mA

模拟输入

AI1:电压0-10V

AI2:-10-+10V/0-20mA(电压/电流可选)

操作面板电位计:0-5V

模拟输出

AO1-AO2:0-10V/0-20mA(电压/电流可选)

数字输入

DI1-DI6,光耦隔离输入

*DI6可选为高速脉冲输入

数字输出

DO1-DO2,光耦隔离输出

*DO2可复用高速脉冲输出

继电器输出

R1A/R1B/R1C

触点容量:250VAC/3A或30VDC/1A

环境特性

工作温度

-10-+40℃无降额,40-50℃每超过1℃输出电流降额2%

存贮温度

-40-+70℃

使用场所

室内,不受阳光直晒,无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等

海拔高度

1000米以下无降额,1000-4000米需降额使用

湿度

小于95%RH,无水珠凝结

振动

小于5.9m/s2(0.6g)

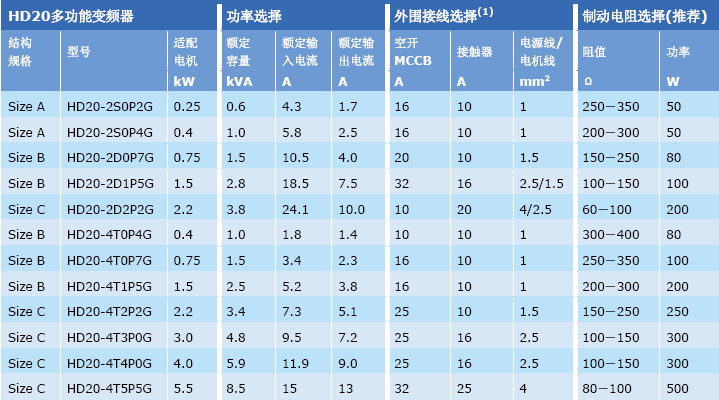

电气规格

(1):外围接线中的信号线均≥0.5mm2

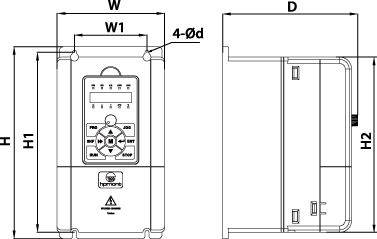

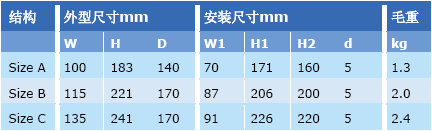

外型尺寸
